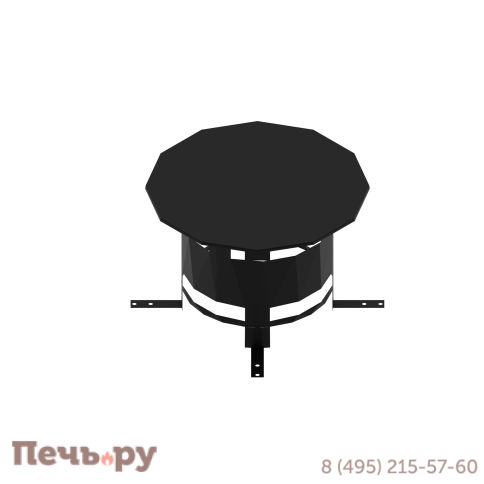

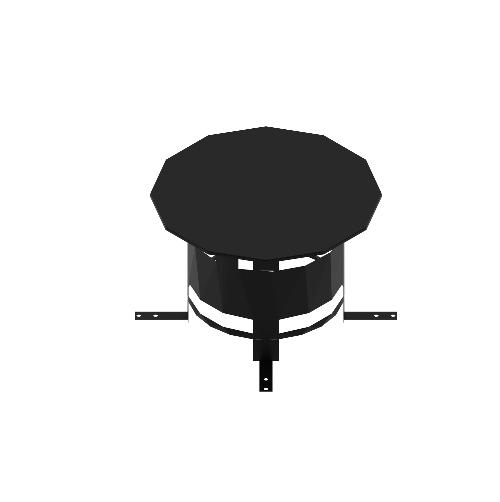

Зонт дефлектор Schiedel Isotor (д. 160)

Система Isotor состоит из блоков одинаковой высоты 0,33 м и проектируется по следующему принципу: требуемая высота дымохода округляется в большую сторону с шагом 0,33 м. Например, если высота канала 5,15 м, то ее необходимо принять равной 5,33 м.


Комплект дымохода Isotor складывается из трёх частей: комплект основания, линейная часть и верхний комплект.

Комплект основания — это стартовый комплект трёх первых метров дымоходной системы, в который по умолчанию входят все следующие элементы:
· внешние оболочки и трубы на высоту три метра;
· сажесборник (ёмкость для сбора золы);
· дверца и заглушка ревизии;
· вентиляционная решётка;
· смесь Isotor два ведра по 10 кг (на 7 метров высоты дымоходной системы);
· адаптер подключения;
· верхний комплект;
· передняя панель.

Линейная часть – это погонаж системы, состоящий из прямых участков труб и керамзитобетонных оболочек, которыми добирают необходимую высоту дымохода.
Например, если длина дымового канала 5,15 м, то ее комплектация будет выглядеть следующим образом: комплект основания (три метра) + семь блоков по 0,33 м = 3,00+7*0,33=5,33 м.

Важно: линейная часть комплектуется по следующему принципу:
· Линейная часть 0,33 м - один комплект с диффузором 0,33 м;
· Линейная часть 0,66 м - два комплекта с диффузором 0,33 м;
· Линейная часть 1,00 м - один комплект с диффузором 0,33 м + два комплекта 0,33 м со стандартной трубой.



Верхний комплект – завершающая часть дымохода. «Стандартный верхний комплект» состоит из покровной плиты с закреплённым зонтом, выпускной гильзой и набором для крепления, устойчивым к коррозии и нагреву. Элементы выполнены из нержавеющей стали и окрашены термостойкой краской в чёрный цвет.
Благодаря этому, оголовок дымохода сохранит эстетический внешний вид на долгие годы даже при активной эксплуатации теплогенератора.
Для индивидуального оформления верхней части дымоходной системы можно использовать «верхний комплект по месту» (зонт заказывается отдельно). Данное решение можно применять как для одного дымового канала, так и для нескольких выходящих в одной точке стволов.
